想真正的做到無(wú)針孔情況，需要從材料到施工都做好相應(yīng)的準(zhǔn)備，才能真正有效抑制水性防水涂料針孔現(xiàn)象。除了針孔以外，防水涂料在使用過(guò)程中，由于施工方法不正確，會(huì)造成各種各樣的其他問(wèn)題，如防水層粘接不牢、開(kāi)裂、發(fā)白等。為了避免這些問(wèn)題的發(fā)生，本文列舉了幾個(gè)常見(jiàn)問(wèn)題及解決方案。具體如下：

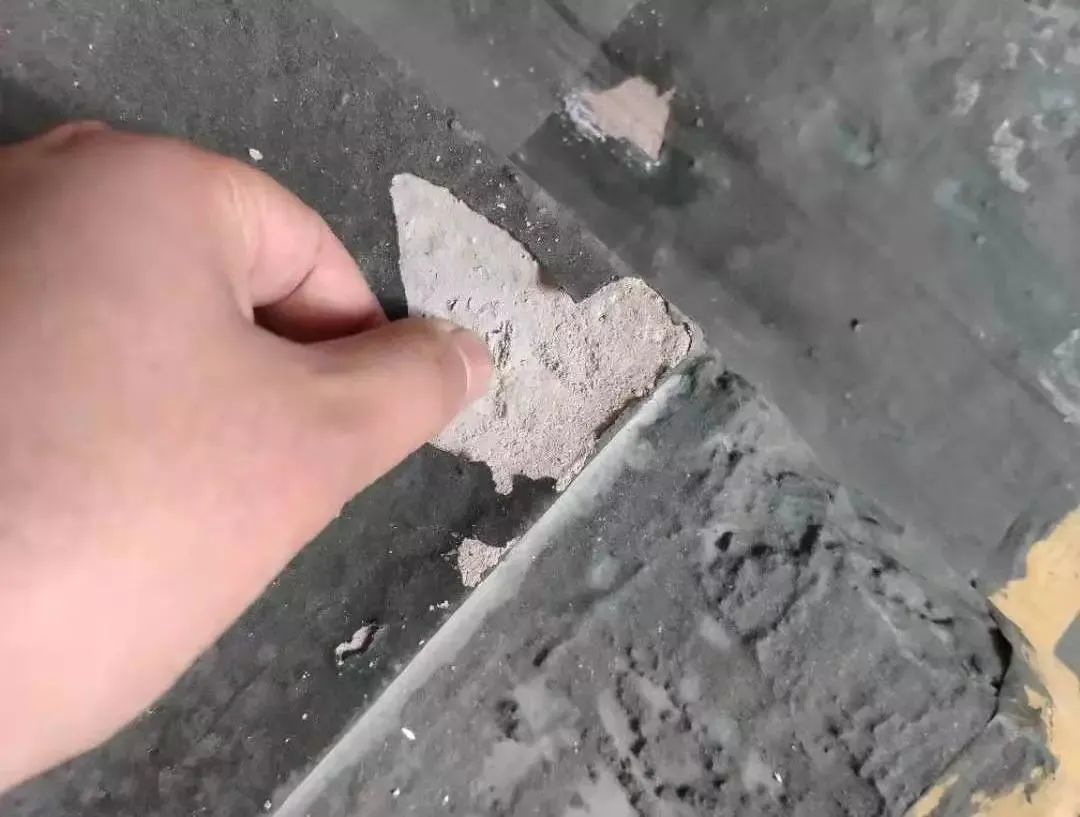

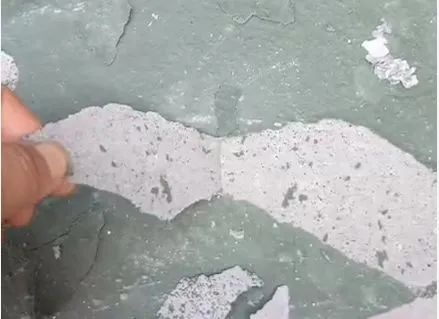

防水層粘接不牢易起鼓

原因：由于基層存在起砂、不堅(jiān)實(shí)、疏松或大量的浮灰等雜質(zhì)，導(dǎo)致防水層與基層的結(jié)合不穩(wěn)定。閉水試驗(yàn)時(shí)，水壓導(dǎo)致涂膜再次收縮。解決方案：針對(duì)起砂浮灰不嚴(yán)重的基層，應(yīng)涂刷界面劑對(duì)基層進(jìn)行固著。鏟除基層表面的空鼓，起皮及強(qiáng)度不足的部分。針對(duì)整個(gè)基層強(qiáng)度都不足的情況，應(yīng)重新對(duì)基層進(jìn)行找平。

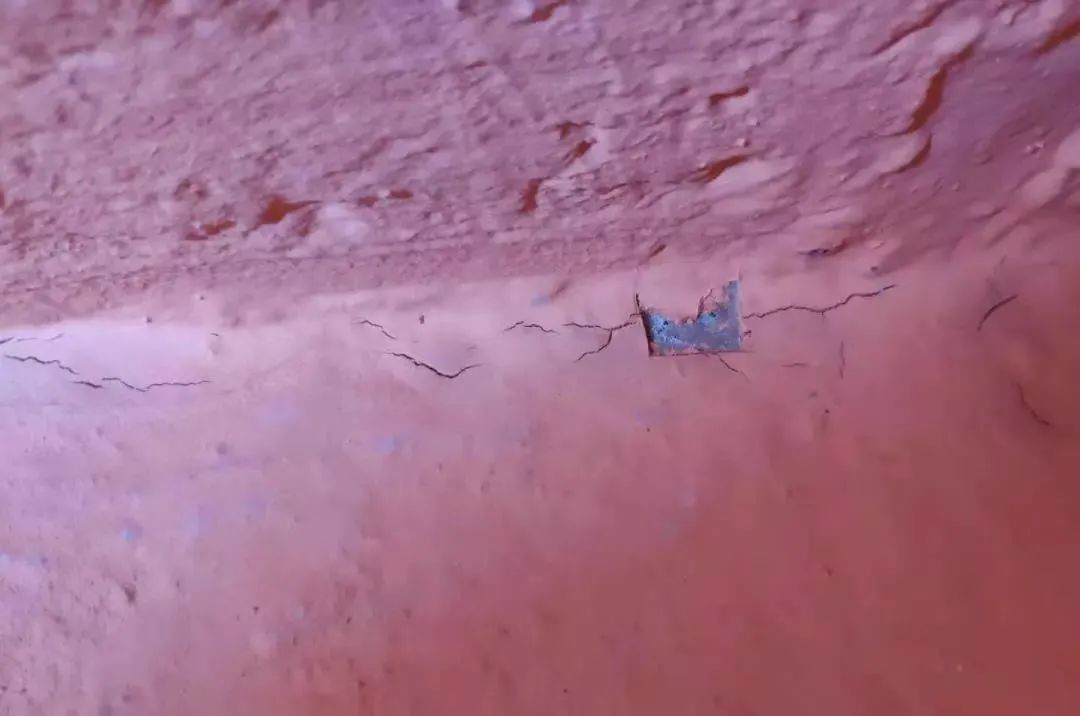

防水涂膜在陰角處有開(kāi)裂

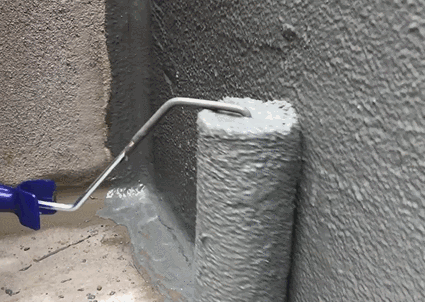

原因：涂刷于垂直立面的防水，在未完全干燥時(shí)會(huì)向下流動(dòng)，使得防水材料在陰角和管根部位產(chǎn)生堆積，造成該部位防水材料堆積過(guò)厚，而防水表面由于水分揮發(fā)速度較快，迅速干燥結(jié)皮，而內(nèi)部沒(méi)有同時(shí)干燥固化，并在隨后的干燥固化中產(chǎn)生應(yīng)力將已經(jīng)結(jié)皮干燥的表層防水拉裂。解決方案：對(duì)開(kāi)裂的位置進(jìn)行修補(bǔ)；在施工前做倒腳抹弧處理，同時(shí)避免材料在陰角和管根處堆積。如果開(kāi)裂情況非常明顯，倒角就需要做大一些，倒角的圓弧直徑要大于30mm。

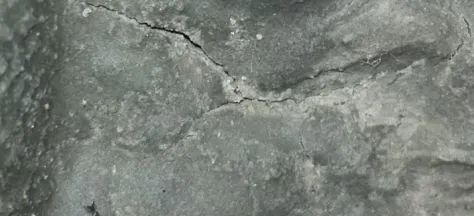

防水涂膜平面局部開(kāi)裂

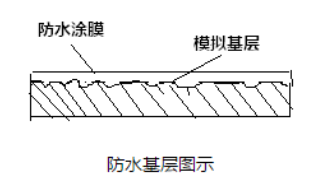

原因：部分基層平整度不足，防水涂料在基層凹陷處堆料，導(dǎo)致涂膜表面已經(jīng)干燥了，而里層的涂料還沒(méi)干透，從而導(dǎo)致內(nèi)外收縮應(yīng)力不同，產(chǎn)生收縮差，形成表面裂紋。
解決方案：施工前應(yīng)對(duì)基層進(jìn)行檢查，對(duì)基層存在空洞、裂縫等各種缺陷應(yīng)提前進(jìn)行修補(bǔ)；防水施工應(yīng)遵循薄涂多遍的原則，單次涂刷厚度不宜過(guò)厚；避免堆料。

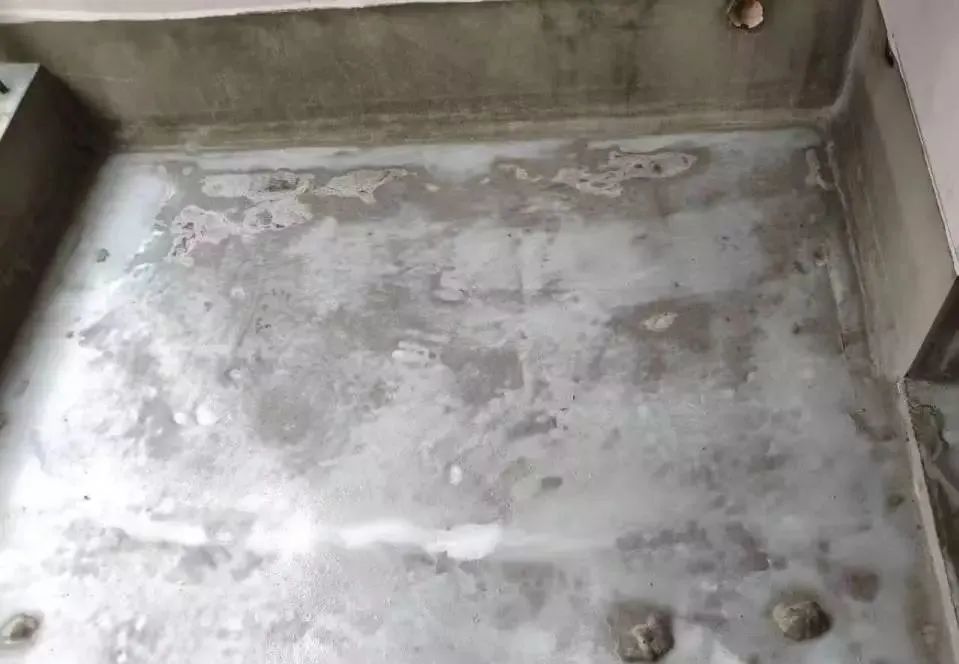

防水涂膜干燥后泛白

原因：本身水泥的水化反應(yīng)，會(huì)導(dǎo)致防水層表面發(fā)白；基層的吸水率，環(huán)境溫濕度，風(fēng)速等因素都會(huì)影響防水的干燥固化速度，干燥固化的時(shí)間越長(zhǎng)則堿性物質(zhì)越容易伴隨水分揮發(fā)聚集于防水表面，導(dǎo)致泛白現(xiàn)象的出現(xiàn)。
解決方案：水泥水化反應(yīng)屬于正常現(xiàn)象，無(wú)法完全避免，通常泛白現(xiàn)象不影響防水產(chǎn)品性能。另外，保證基層表面干燥無(wú)明水，加強(qiáng)通風(fēng)，加速空氣流轉(zhuǎn)速度，可以減少泛白現(xiàn)象的發(fā)生。
